W 시리즈 (3D 5축 레이저 절단/용접/크래딩기)
3D 5축 레이저 절단/용접/크래딩

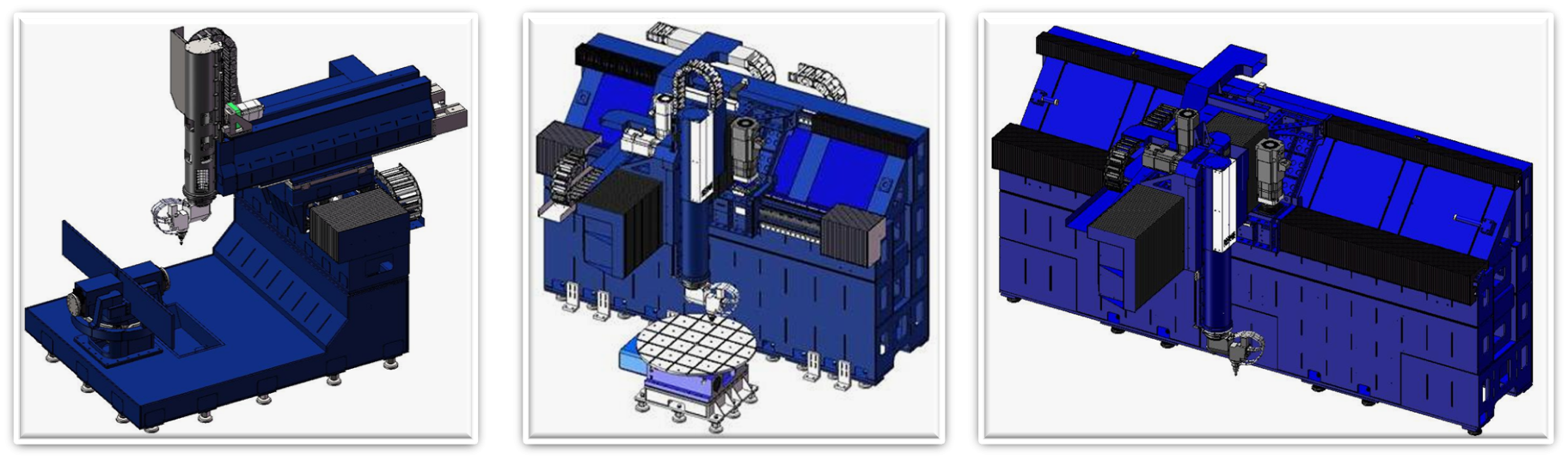

[3가지 타입 5축장비, 최적화된 설비도입 제공]
T타입 - 이동 작업대 타입
D타입 - 갠트리 타입
B타입 - 캔틸레버 타입
[3세대 3D 5축 커팅헤드, 높은 신뢰도와 가공품질 제공]
자체 연구개발로 진화된 3.0세대 커팅헤드는 경량화와 소형 기술을 적용하여 고속 정밀가공을 제공 합니다.
안정적인 품질과 성능을 통해 생산성을 향사해 줍니다.
[사용 목적에 따른 기능 선택]
W시리즈는 레이저 절단기능 뿐만 아니라, 레이저 용접 및 레이저 크래딩(금속적층) 기능을 선택 할 수 있습니다.
오랜 노하우와 경험기술을 통해 요구사항에 맞는 공정기능과 레이저 발진기를 선택 할 수 있으며, 기능에 따른 각각의 전문SW를 제공 합니다.

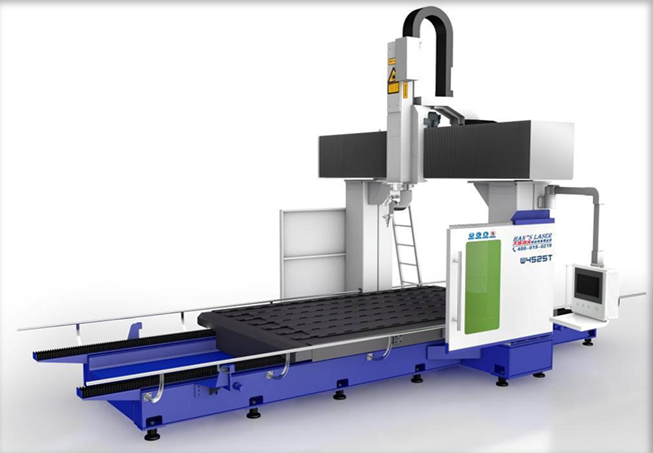

모델 | W3525T | W4525T | W5025T |
X축 | 3500mm | 4500mm | 5000mm |
Y축 | 2500mm | 2500mm | 2500mm |
Z축 | 850mm | ||
이동속도 | 30m/min | ||
가속도 | 0.3g | ||
워크벤치 | 워크벤치 이동식 | ||

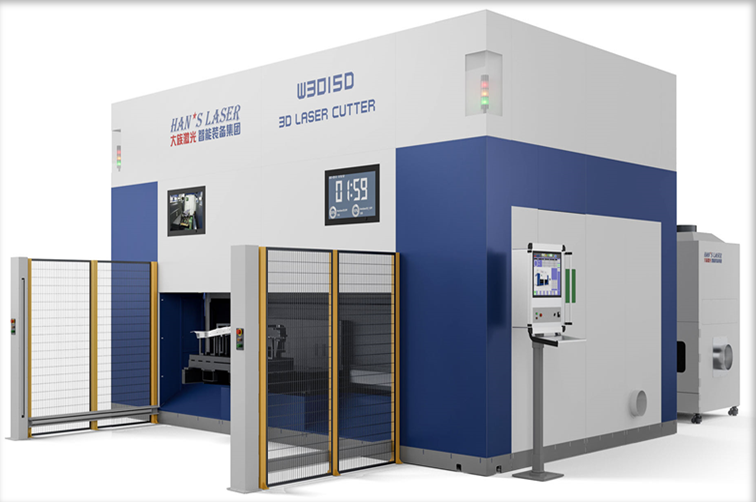

모델 | W3015D | W3122D | W4025D | |
X축 | 3000mm | 3100mm | 4000mm | |
Y축 | 1500mm | 2200mm | 2500mm | |
Z축 | 650mm | |||
이동속도 | 100m/min | |||
XY 이동속도 | 173m/min | |||
가속도 | 1.0g | |||
XY 가속도 | 1.73g | |||
위치정밀도 | ±0.04mm | |||
반복위치 정밀도 | 0.03mm | |||
회전축 C축 | n*360° | |||
스윙샤프트 A축 | ±135° | |||
워크벤치 방식 | 로터리 테이블(스윙형) | |||
작업대 적재중량 | ≥350kg | ≥450kg | ≥500kg | |
테이블 이동시간 | 2.5s | 4s | 4.5s | |
모델 | W0808B | W1510B | W3013B | W3015B |
X축 | 800mm | 1500mm | 3000mm | 3000mm |
Y축 | 800mm | 1000mm | 1300mm | 1500mm |
Z축 | 650mm-850mm | |||
이동속도 | 60m/min | |||
가속도 | 0.5g | |||
워크벤치 | 싱글(더블) 스테이션 고정 테이블/로터리 테이블 | |||
관련 제품
이 제품군은 자동차 산업의 열성형 부품 레이저 절단에 적합하며 안정적인 성능과 일회성 가공을 제공합니다.
